転造機
転造ねじ

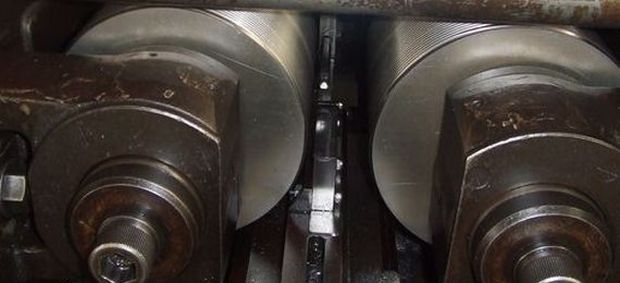

転造(てんぞう)とは、強い力を加えて素材を変形させる塑性加工の一つで、棒状の加工素材を回転させながら、転造ダイスと呼ばれる工具により成形する方法です。

転造加工においては通常は冷間(常温)で加工を行います。冷間成形中、素材の組織は移動するだけで切断されないため、切屑を出しません。また、転造ねじは切削ねじに比べて強度があり、加工能率も高く、量産品の製造に適しています。しかし、鋳鉄や硬度の高い素材は、伸び率が低かったり、硬度が高いため転造には向きません。

転造ねじ加工品の一例
調整ボルト ユーザーにてNC加工後、弊社にて転造ねじ加工を行った商品です。
このような、支給材での転造加工も大歓迎です。
調整ボルト

片ねじ(正材) ねじ下材ではなく正材(φ24)を使用して、M24のねじを転造加工したものです。
ネジを生成する部分を胴引き(細くする)し、その後転造加工を行いました。胴引きの際、面取り加工も行っています。
片ねじ

転造加工可能なサイズ
ねじの呼びピッチダイス長さ(mm)
M8 1.25 40
M12 1.75 70
M14 1.5 60
M16 1.5 150
M16 2.0 100
M18 2.5 100
M20 1.5 80
M20 2.5 150
M22 2.5 150
M24 1.5 60
M24 2.0 70
M24 3.0 150
M27 3.0 150
M30 2.0 80
M33 3.5 80
M36 4.0 80
